Lugar de origen:
Guangdong, China
Nombre de la marca:
HILINK
Certificación:
CE FCC Rohs
Número de modelo:
Hl-DW-Mux-Nch

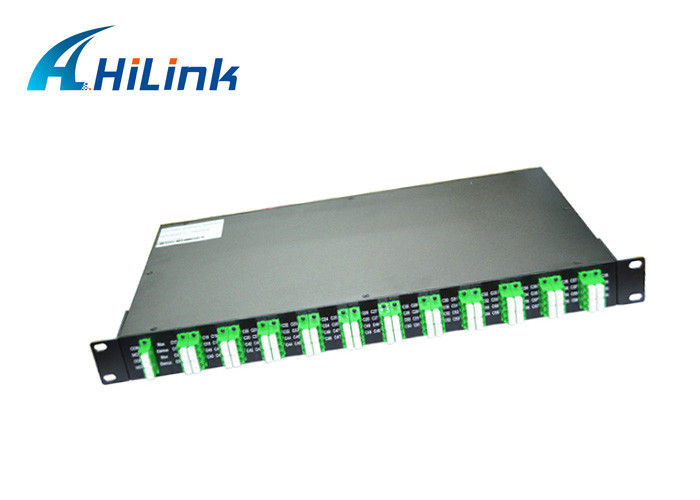

Tenga acceso a la red DWDM Mux Demux CH21 - CH60 40ch LC en 19' soporte de estante 1U
Descripción
el multiplexor de 40-channel DWDM (Mux) y los chasis del demultiplexor (DeMux) proporcionan la solución excelente para los ahorros de la infraestructura agregando 40 diversas longitudes de onda sobre una sola fibra. Estos productos 1U son protocolo transparente. Los 40 canales están en la C-banda con el espaciamiento de 100 gigahertz entre los canales usando la tecnología gausiana de alta calidad del AWG.
1. Características
Alto aislamiento del canal
Pérdida de inserción baja
El epóxido óptico de la trayectoria libera
TDL ultrabajo
Diseño compacto
Buena uniformidad de canal a canal
Espaciamiento de canal: 0.8nm (rejilla 100GHz)
Altas confiabilidad y estabilidad
2. usos
Sistema denso del WDM
Redes de PON
Vínculos de CATV
Telecomunicación
Amplificador óptico de la fibra
Metro/Access/FTTH
3. Conformidad
Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
RoHS
Especificaciones de funcionamiento
| Longitud de onda | 40 canales C21-C60 | Espaciamiento de canal | 100GHz (0.8nm) |
| Línea tipo | Fibra dual | Puerto del cliente | LC/UPC a una cara o a dos caras |
| Puerto especial | Supervise el puerto de port&1310nm | Dimensión | 442m m (W) x 217m m (D) x 44m m (H) |
| Pérdida de inserción | < 5=""> | Pérdida de vuelta | > DB 45 |
| Temperatura de funcionamiento | -5°C~ +75°C | Temperatura de almacenamiento | -40°C~+80°C |
módulo de 1×N DWDM Mux/Demux
| Parámetros | |||||||
| Espacio del canal (gigahertz) | 100 | 200 | |||||
| Número de canal | 1*4 | 1*8 | 1*16 | 1*4 | 1*8 | 1*16 | |
| Longitud de onda de centro (nanómetro) | Rejilla del ITU | ||||||
| Exactitud de centro de la longitud de onda (nanómetro) | ± 0,05 | ± 0,1 | |||||
| Banda útil de canal (@-0.5dB) (nanómetro) | 0,22 | 0,5 | |||||
| Tipo de la fibra | SMF-28e con 900um sueltan el tubo o al cliente especificado | ||||||
| IL (DB) | 1,8 | 3,0 | 4,0 | 1,7 | 2,9 | 3,8 | |
| Ondulación de la banda útil (DB) | 0,35 | 0,4 | 0,5 | 0,35 | 0,4 | 0,5 | |
| Aislamiento (DB) | Adyacente | 25 | 28 | ||||
| Canal no adyacente | 40 | ||||||
| PDL (DB) | 0,2 | ||||||
| PMD (ps) | 0,1 | ||||||
| RL (DB) | 45 | ||||||
| Directividad (dB) | 50 | ||||||
| Poder óptico máximo (mw) | 300 | ||||||
| Temperatura de funcionamiento (°C) | -40~85 | ||||||
| Temperatura de almacenamiento (°C) | -40~85 | ||||||
| Paquete de la CAJA (milímetros) | 100*80*10 o 140*115*18 | ||||||
| Paquete de LGX | 1U, 2U | ||||||
| 19' ‘paquete del soporte de estante | 1U | ||||||
sobre la especificación esté para el dispositivo sin el conector.
Pida la información
| CWDM | Canal | Configuración | 1r canal | Tipo de la fibra | Longitud de la fibra | Conector |
| Canal 16=16 | M=Mux D=DeMux |
51=1510nm 53=1531nm 55=1551nm 57=1571nm |
L=900um sueltan el tubo
S=2.0mm sueltan el tubo
R=3.0mm sueltan el tubo |
el 1=1M | 00=None FC=FC/PC FA=FC/APC SC=SC/PC SA=SC/APC ST=ST/PC LC=LC/PC |
Con el diseño popular del LC, el Mux/Demux es más conveniente para el vínculo de la fibra óptica que se termina con los conectores del LC y ampliamente utilizado en sistema de CWDM y de DWDM. Utilizado para combinar o para dividir los canales de la longitud de onda sobre una fibra óptica de la transmisión, es el dispositivo dominante de los sistemas del WDM. 2CH, 9CH y 18CH CWDM Mux/DeMux, así como 40CH DWDM Mux/DeMux se recomiendan aquí que da más flexibilidad y confiabilidad a su red del WDM de una manera rentable.

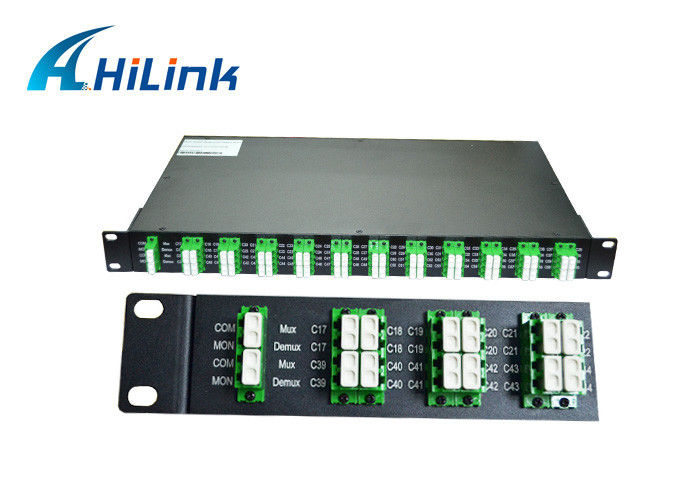

Demostración de los productos
Envío y pago
1. International expreso: DHL, Fedex, UPS, el ccsme, UPS, TNT y etc.
2. Pago: T/T, Western Union, Paypal y así sucesivamente.
Garantía
› y a estrenar.
el› y OEM/ODM está disponibles.
› y el 100% a través de prueba de la calidad y de prueba de envejecimiento.
› y 3 años de garantía (a partir de la fecha del envío).
Ayuda del técnico
Apoyamos la guía técnica para solucionar componentes del malfuncionamiento o del substituto, y proporcionamos el proyecto de la configuración relacionada del establecimiento de una red.
Servicio post-venta
Tenemos después del servicio por 24 horas, promesas de suministrar servicio técnico o la guía adentro en cualquier momento.
Nuestros compañeros de trabajo serán el requisito de los clientes de la respuesta en 12 horas después de la emergencia sucedieron.
