Lugar de origen:
CHINA
Nombre de la marca:
HILINK
Certificación:
CE FCC Rohs
Número de modelo:
PLC-XX-FA
El divisor óptico de (PLC) de los circuitos planares de la onda luminosa es los dispositivos de ramificación ópticos completamente pasivos que exhiben pérdida muy baja del inertion y PDL, gran uniformidad del canal y una gama perative de la longitud de onda amplia.
Estos divisores manufactrued y se prueban a Telcordia-1209-core y a GR-1221-core para proporcionar el alto rendimiento, diseñado específicamente para cumplir el requisito duro de las redes de FTTH, de PON y de CATV.
Detalle rápido:
Tipo de la configuración: 1: 8
Estilo del paquete: Mini tubo de acero
Conector: SC/APC
Tipo de la fibra: Unimodal
Longitud de onda de funcionamiento: 1260-1650nm
Diámetro de la coleta: almacenador intermediario apretado de 0.9m m
Longitud de la coleta: el 1M, el 1.5M o modificado para requisitos particulares
Temperatura de funcionamiento: - 40~75°C
Temperatura de almacenamiento: - 45~85°C
Características:
1. PDL bajo
2. Pérdida de inserción baja
3. Alta confiabilidad
4. Diseño compacto
5. Buena uniformidad de canal a canal
6. Conformidad con RoHS
7. Empaquetado y configuración modificados para requisitos particulares
Usos
sistemas 1.FTTX
2.LAN, WAN y redes del metro
redes ópticas pasivas 3.Analog/Digital
redes 4.CATV
usos 5.Other en sistemas de la fibra óptica
Parámetros
| Modelo del producto | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 |
| Longitud de onda | 1206-1650nm | ||||||||||
| Pérdida de inserción (DB) | 3,6 | 7,2 | 10,2 | 13,5 | 16,2 | 20,5 | 3,8 | 7,5 | 10,7 | 14 | 17 |
| Uniformidad (DB) | 0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,8 | 0,6 | 1 | 1,2 | 1,5 | 1,8 |
| PDL (DB) | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 |
| Directividad (DB) | 55 | ||||||||||
| Pérdida de reflexión (DB) | 55 | ||||||||||
| Temperatura de funcionamiento | -40~85℃ | ||||||||||
Información de la orden
| PLC | Puerto Configutation | Estilo del paquete | Diámetro de la fibra (Entrada-salida) |
Conector (Entrada-salida) |
Longitud de la coleta |
| Divisor de PLC=PLC | 102=1×2 | Tubo de ST=Steel, fibra desnuda | los 25=250μm | NO=None | el 15=1.5m |
| 104=1×4 | Módulo de MM=Mini | los 90=900μm | SCA=SC/APC | los 20=2.0m | |
| 108=1×8 | Fan-hacia fuera de FO=With | 20=2.0m m | SCU=SC/UPC | los 30=3.0m | |
| 116=1×16 | Caja del ABS de ABS=Pigtailed | 30=3.0m m | LCA=LC/APC | XX=Customized | |
| 132=1×32 | Tipo del enchufe de MP=Mini | LCU=LC/UPC | |||
| 164=1×64 | LGX=Standard LGX | FCA=FC/APC | |||
| 202=2×2 | TR=Mounted en una bandeja del empalme de la fibra | FCU=FC/UPC | |||
| 204=2×4 | 1U=1U 19" chasis del soporte de estante | STA=ST/APC | |||
| 208=2×8 | STU=ST/UPC | ||||
| 216=2×16 | X=Customized | ||||
| 232=2×32 | |||||
| 264=2×64 |

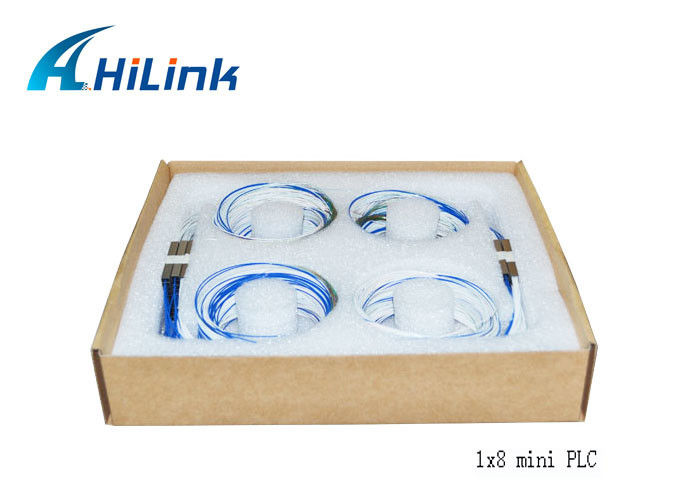

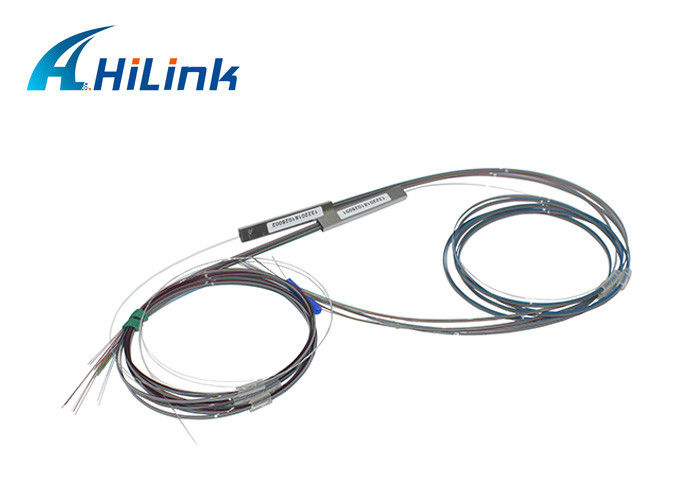

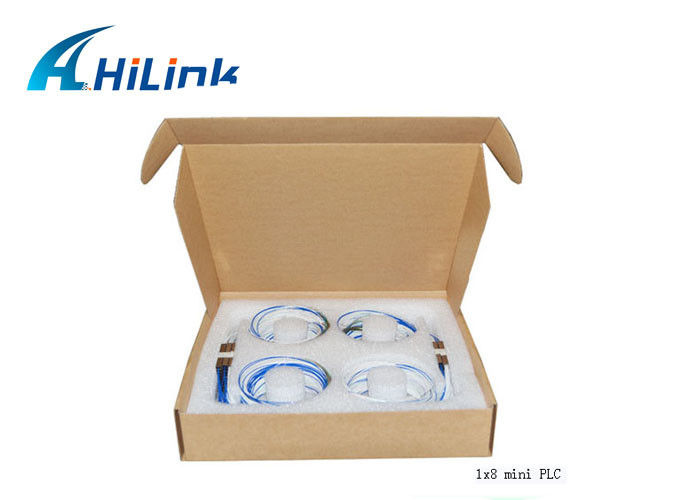

Imágenes detalladas
