Lugar de origen:
Guangdong, China
Nombre de la marca:
HILINK
Certificación:
CE FCC RoHS
Número de modelo:
HL-QSFP-DD-LR4
Transmisor-receptor el 10KM de la fibra óptica de la DD 400G LR4 SMF de QSFP con el duplex LC de FEC DDM
Este producto es un módulo óptico Enchufable-doble de la densidad del pequeño factor de forma del patio 400Gb/s (QSFP-DD) diseñado para los usos de comunicación óptica del 10km. El módulo convierte 8 canales de datos de entrada eléctricos 50Gb/s (PAM4) a 4 canales de señales ópticas de CWDM, y
los multiplexa en un monocanal para la transmisión óptica 400Gb/s. Reverso, en el lado del receptor, el módulo ópticamente demultiplexa una entrada óptica 400Gb/s en 4 canales de señales ópticas de CWDM, y las convierte a 8 canales de datos de salida eléctricos 50Gb/s (PAM4).
Características
QSFP-DD MSA obediente
100G especificación de la lambda MSA 400G-LR4 obediente
4 diseño de los carriles MUX/DEMUX de CWDM
interfaz eléctrico 8x53.125Gb/s (400GAUI-8)
Perchannel de la tarifa de datos 106.25Gbps (PAM4)
Consumo de energía máximo 12W
Conector a dos caras del LC
Temperatura de caso de funcionamiento: 0 a 70℃
Transmisión del hasta 10km en la fibra del solo modo (SMF) con FEC
RoHS obediente
Características ópticas
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Referencia. | |||
| Transmisor | |||||||||
|
Asignación de la longitud de onda |
L0 L1 L2 L3 |
1264,5 1284,5 1304,5 1324,5 |
1271 1291 1311 1331 |
1277,5 1297,5 1317,5 1337,5 |
nanómetro | ||||
|
Formato de la modulación |
PAM4 | ||||||||
|
ratio de la supresión del Lado-modo |
SMSR | 30 | DB | ||||||
|
Poder medio total del lanzamiento |
Pinta |
10 | dBm | ||||||
|
Poder medio del lanzamiento, cada carril |
PAVG |
-2,8 | 4,0 | dBm | 1 | ||||
|
Amplitud óptica externa de la modulación (OMAouter), cada carril |
POMA |
0,2 |
4,2 | dBm | 2 | ||||
|
Poder del lanzamiento en OMAouter menos TDECQ, cada carril |
para el ≥ 4.5dB del ER para el ER < 4=""> |
|
-1,2 -1,1 |
DB | |||||
|
Cierre para PAM4, cada carril del ojo del transmisor y de la dispersión |
TDECQ | 3,9 | DB | ||||||
|
TDECQ – 10*log (c), cada carril |
3,9 | DB | |||||||
|
Ratio de la extinción |
ER | 3,5 | DB | ||||||
|
Diferencia en poder del lanzamiento entre cualquier dos carriles (OMAouter) |
4 | DB | |||||||
|
RIN15,6 OMA |
RIN | -136 | dB/Hz | ||||||
|
Tolerancia óptica de la pérdida de vuelta |
TOL |
15,6 | DB | ||||||
|
Reflexión del transmisor |
RT | -26 | DB | ||||||
| Tiempo de transición del transmisor | 17 | picosegundo | |||||||
|
Poder medio del lanzamiento APAGADO |
Poff |
-20 | dBm | ||||||
| Receptor | |||||||||
|
Tarifa de datos, cada carril |
± 53,125 100 PPM |
GBD | |||||||
| Umbral de daño, cada carril | THd | 5 | dBm | 4 | |||||
|
Poder medio del receptor, cada carril |
-9,1 | 4 | dBm | 5 | |||||
|
Reciba el poder, cada carril (OMA) |
4,2 | dBm | |||||||
|
Sensibilidad subrayada del receptor (OMAouter), cada carril (máximo) |
SRS | -4,1 | dBm | 6 | |||||
|
El LOS De-afirma |
LOSD | -12,1 | dBm | ||||||
|
El LOS afirma |
LOSA | -20 | dBm | ||||||
|
Histéresis del LOS |
LOSH | 0,5 | DB | ||||||
|
Condiciones subrayadas para la sensibilidad del receptor de la tensión (nota 7) |
|||||||||
|
Cierre subrayado del ojo para PAM4 (SECQ), carril bajo prueba |
3,9 | DB | |||||||
|
OMAouter de cada carril del agresor |
0,5 | dBm | |||||||
Nota:
1. El poder medio del lanzamiento, cada carril (minuto) es informativo y no el indicador principal de la fuerza de señal. Un transmisor con poder del lanzamiento debajo de este valor no puede ser obediente; sin embargo, un valor sobre esto no asegura conformidad.
2. Incluso si el ratio < 1="">de la extinción de TDECQ < 4="">de especificado aquí.
3.Ceq es un coeficiente definido en la cláusula 121.8.5.3 de IEEE Std 802.3-2018 que explica el aumento del ruido del equalizador de la referencia.
4. La media recibe poder, cada carril (minuto) es informativo y no el indicador principal de la fuerza de señal. Un poder recibido debajo de este valor no puede ser obediente; sin embargo, un valor sobre esto no asegura conformidad.
el receptor 5.The podrá tolerar, sin daño, la exposición continua a una señal de entrada óptica que tiene este nivel de poder medio.
6.Measured con la señal de la prueba de la conformidad en TP3 para el igual de las AZUFAIFAS a 2.4x10-4.
7. Estas condiciones de prueba están para medir sensibilidad subrayada del receptor. No son características del receptor.
Usos
Interconexión de Data Center
Ethernet 400G
Infiniband interconecta
Establecimiento de una red de empresa
Compatibilidad
Compatibilidad óptica 100% del transmisor-receptor de Hilink: Cisco, Huawei, Ciena, H3C, HP, extremo, fundición, brocado, D-Link, Alcatel, Mikrotik, Finisar, Netgear, Nortel, enebro, Ruijie, Zyxel, etc.

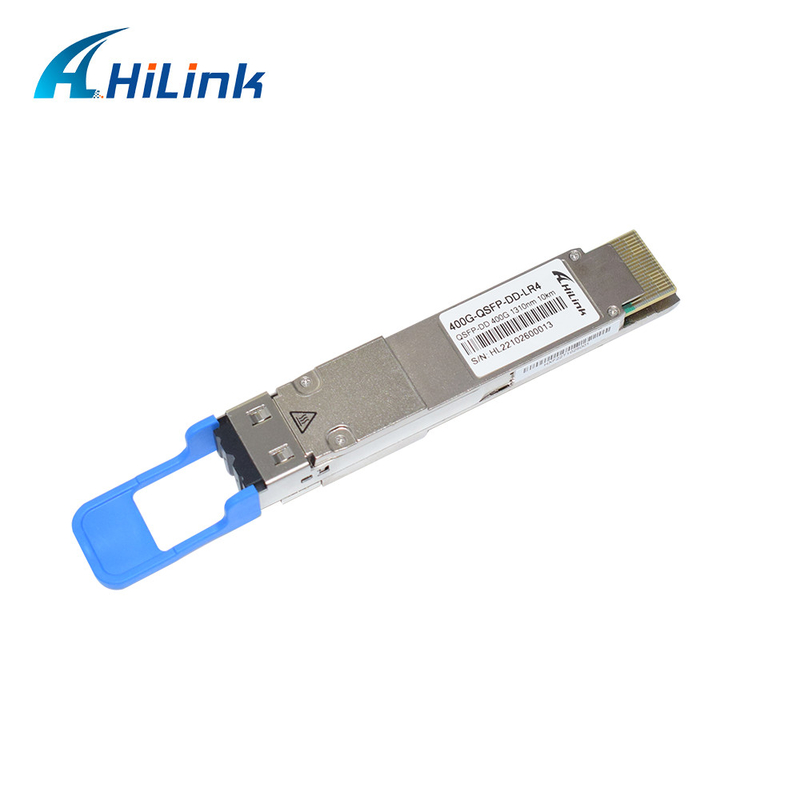

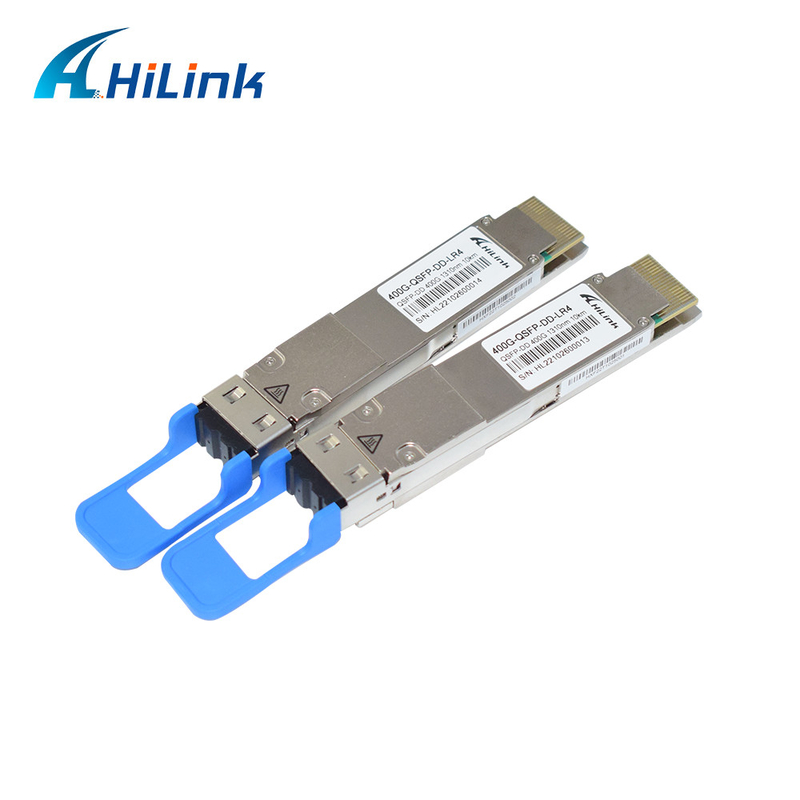

Fotos de los detalles
Ventaja de Hilink
1. Hilink establece en 2007, se especializa en este campo con experiencia alrededor de diez años.
2." crédito es la base, calidad es el primer”, todos nuestros productos es nuevo, nosotros nunca utiliza componentes de segunda mano.
3. Nuestros productos son compatibles con Cisco, Huawei, Ciena, H3C, HP, extremo, fundición, brocado, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, enebro, Ruijie, Zyxel, etc.
4. Proporcionamos 3 años de garantía para todos nuestros productos a partir de la fecha del envío.
5. Todos nuestros productos consiguen a través del CE, ROHS, FCC.
6. También proveemos del WDM de DWDM CWDM las soluciones ópticas.
FAQ
1. ¿Puedo tener una orden de la muestra? ¿Cuál es su MOQ?
La orden de la muestra se apoya para probar la calidad de mercancías. 1 pedazo es el MOQ.
Las muestras mezcladas son aceptables.
2. ¿Cuál es el plazo de ejecución?
1-3 días después de recibir el pago para las mercancías regulares nosotros que guardan normalmente en existencia;
Para la gran cantidad, usted conseguirá la ayuda y los detalles de su representante de ventas de HilinkTech.
3. ¿Cuál es la manera de envío y cuánto tiempo es el período?
Tomarán DHL, UPS, Fedex o TNT según su opción. La llegada tarda normalmente 3-5 días.
4. ¿Cuál es su garantía?
garantía de tres años. Usted conseguirá la ayuda, el reemplazo o el reembolso de la técnica.
