Lugar de origen:
Guangdong, China
Nombre de la marca:
Hilink
Certificación:
CE FCC Rohs
Número de modelo:
2.5G SFP BIDI los 20KM
el video
el video
Los transmisores-receptores enchufables del pequeño factor de forma (SFP) son compatibles con el acuerdo enchufable de la Multi-compra de componentes del pequeño factor de forma (MSA). Los transmisores-receptores de SFP-BIDI son alto rendimiento, módulos rentables que apoyan la dato-tarifa dual de la distancia de 2.488Gbps/2.125Gbps y de transmisión de los 20km con SMF. El transmisor-receptor óptico del módulo es RoHS obediente y sin plomo.
Características
Interfaz óptico del solo receptáculo del LC obediente
huella Caliente-enchufable de SFP
transmisor del laser de 1550nm DFB
RoHS obediente y sin plomo
Hasta 20 kilómetros en 9/125um SMF
Recinto del metal para una EMI más baja
Sola fuente de alimentación de +3.3V
Disipación de energía baja <700mw>
Gama de temperaturas comercial de funcionamiento: 0°C a +70°C
Usos
El transmisor-receptor óptico de SFP es uso en sistema del SADO STM-16 y de SONET OC-48
El módulo de SFP utiliza extensamente en canal de la fibra
Interfaz del router/del servidor
Otros sistemas de transmisión ópticos
Especificaciones de diagnóstico de Digitaces
| IV. voltios (TOP=25°C, Vcc=3.3) ópticas de las características | |||||||
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidad | Referencia. | |
| Transmisor | |||||||
| La salida opta. Poder | PO | -5 | - | 0 | dBm | 1 | |
| Longitud de onda óptica | λ | 1530 | 1550 | 1570 | nanómetro | ||
| Anchura espectral | σ | - | - | 1 | nanómetro | ||
| Ratio lateral de la supresión del modo | SMSR | 30 | - | - | DB | ||
| Tiempo óptico de la subida/caída | tr/tf | - | - | 160 | picosegundo | 2 | |
| Inquietud generada total del transmisor (de pico a pico) | JTXp-p | - | - | 0,07 | UI | 3 | |
| Inquietud generada total del transmisor (rms) | JTXrms | - | - | 0,007 | UI | ||
| Ratio óptico de la extinción | ER | 8,2 | 9,0 | - | DB | ||
| Receptor | |||||||
| Sensibilidad media @2.5 Gb/s de Rx | RSENS2 | - | -20 | -18 | dBm | 4, 5 | |
| Sensibilidad media @2.125 Gb/s (canal de Rx de la fibra 2X) | RSENS1 | - | - | -20 | dBm | 4, 5 | |
| Poder recibido máximo | RXMAX | 0 | - | - | dBm | ||
| Longitud de onda de centro óptica | λC | 1290 | 1310 | 1330 | nanómetro | ||
| El LOS De-afirma | LOSD | - | - | -23 | dBm | ||
| El LOS afirma | LOSA | -35 | - | - | dBm | ||
| Histéresis del LOS | 0,5 | - | - | DB | |||
| Aislamiento entre el transmisor y el receptor | 30 | - | - | DB | |||
Notas:
Seguridad de laser de la clase 1.
Sin filtro, 20-80%. Cumple con IEEE 802,3 y las máscaras de ojo de FC2x cuando está filtrado.
Medido con la señal de entrada DJ-libre de datos. En el uso real, haga salir a DJ será la suma de la entrada DJ y ΔDJ.
Medido con las señales de la conformidad definidas en el Rev. FC-PI-2 10,0 especificaciones.
Medido con PRBS 223 - 1 en 10-10 AZUFAIFAS.

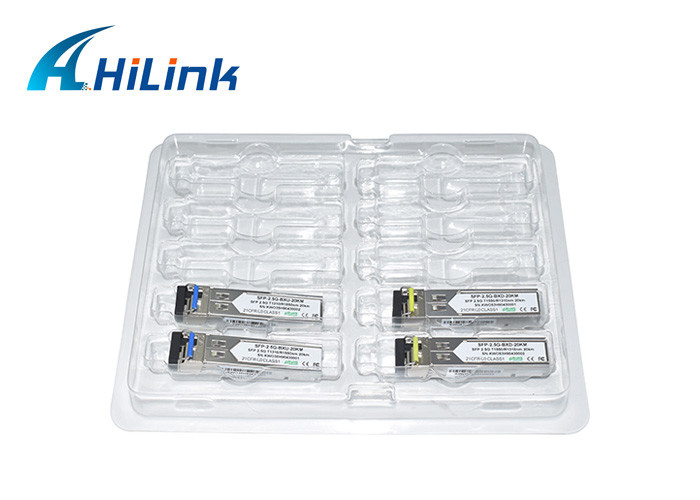

Imagen real
Paquete y envío
Internacional exprese: DHL, Fedex, el ccsme, TNT, UPS y así sucesivamente. Tarda 3-7 días.
Nuestro servicio
Ventaja de Hilink
--Hilink establece en 2007, se especializa en este campo con experiencia alrededor de diez años.
--Créditoesla base, calidad es la primera”, ael ll nuestros productos es nuevo, nosotros nunca utiliza componentes de segunda mano.
--Proporcionamos 3 años de garantía para todos nuestros productos a partir de la fecha del envío.
--También proveemos de DWDM CWDM Mux/Demux las soluciones ópticas.
