Lugar de origen:
Guangdong, China
Nombre de la marca:
Hilink
Certificación:
CE Rohs
Número de modelo:
40G QSFP LR4 el 10KM
el video
el video

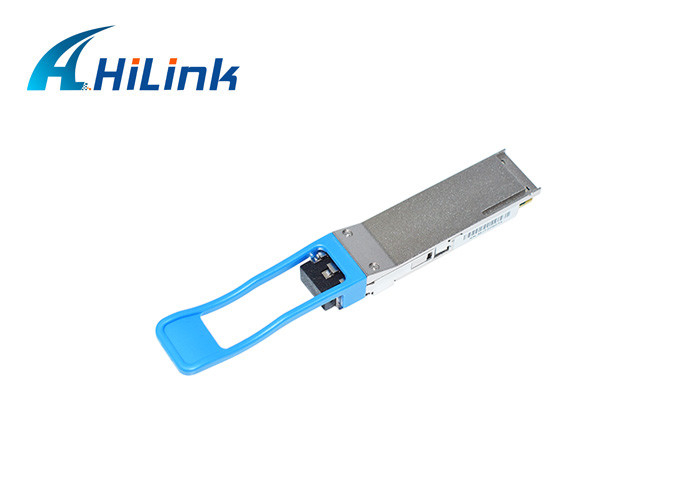

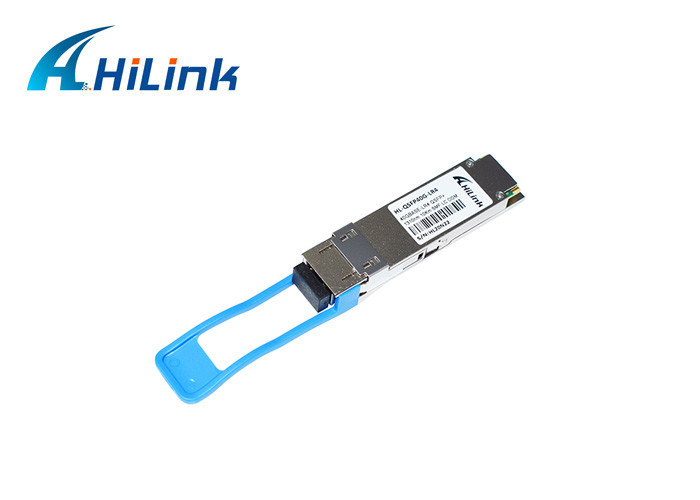

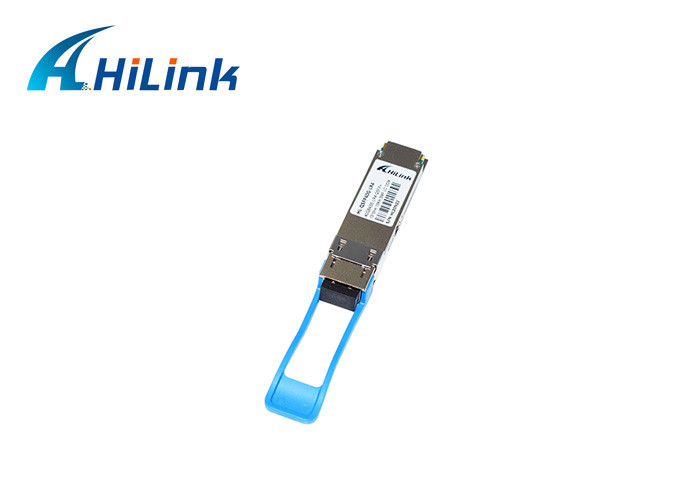

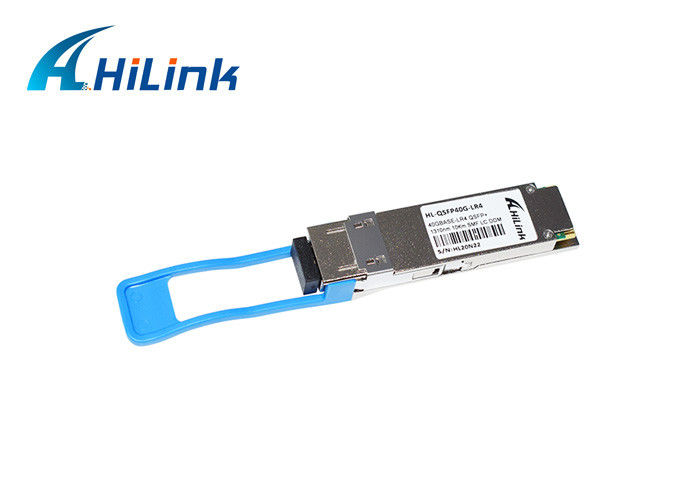

QSFP+, 40GBASE-LR4, SMF, módulo de la fibra óptica del conector del 1270~1330,10KM LC
Este producto es un módulo del transmisor-receptor diseñado para la comunicación óptica de los 2m-10km
usos. El diseño es obediente a 40GBASE-LR4 del estándar de IEEE P802.3ba. El módulo convierte 4 canales de entradas (ch) de los datos eléctricos 10Gb/s a 4 señales ópticas de CWDM, y las multiplexa en un monocanal para la transmisión óptica 40Gb/s. Reverso, en el lado del receptor, el módulo ópticamente demultiplexa una entrada 40Gb/s en 4
CWDM canaliza señales, y las convierte a 4 datos eléctricos de la salida del canal.
Las longitudes de onda centrales de los 4 canales de CWDM son 1271, 1291, 1311 y 1331 nanómetro como
miembros de la rejilla de la longitud de onda de CWDM definida en ITU-T G.694.2. Contiene un conector a dos caras del LC para el interfaz óptico y un conector pin 38 para el interfaz eléctrico. Para minimizar la dispersión óptica en el sistema de larga distancia, la fibra unimodal (SMF) tiene que ser aplicada en este módulo.
El producto se diseña con factor de forma, conexión y digital ópticos/eléctricos
interfaz de diagnóstico según el acuerdo de la Multi-fuente de QSFP+ (MSA). Se ha diseñado para cumplir las condiciones de funcionamiento externas más duras incluyendo temperatura, humedad e interferencia de la EMI.
Características ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | |
| Asignación de la longitud de onda | L0 | 1264,5 | 1271 | 1277,5 | nanómetro | ||
| L1 | 1284,5 | 1291 | 1297,5 | nanómetro | |||
| L2 | 1304,5 | 1311 | 1317,5 | nanómetro | |||
| L3 | 1324,5 | 1331 | 1337,5 | nanómetro | |||
| Transmisor | |||||||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | ||||
| Poder medio total del lanzamiento | Pinta | 8,3 | dBm | ||||
| Poder medio del lanzamiento, cada carril | PAVG | -4 | 2,3 | dBm | |||
| Amplitud óptica de la modulación (OMA), cada carril | POMA | -4 | 3,5 | dBm | 1 | ||
| Diferencia en poder del lanzamiento entre cualquier dos carriles (OMA) | Ptx, diferencia | 6,5 | DB | ||||
| Poder del lanzamiento en OMA menos la pena del transmisor y de la dispersión (TDP), cada carril | -4,8 | dBm | |||||
| TDP, cada carril | TDP | 2,6 | DB | ||||
| Ratio de la extinción | ER | 3,5 | DB | ||||
| Ruido relativo de la intensidad | RIN | -128 | dB/Hz | reflexión 12dB | |||
| Tolerancia óptica de la pérdida de vuelta | TOL | 20 | DB | ||||
| Reflexión del transmisor | RT | -12 | DB | ||||
| Definición de la máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | ||||||
| Del lanzamiento del poder transmisor medio APAGADO, cada carril | Poff | -30 | dBm | ||||
| Receptor | |||||||
| Umbral de daño, cada carril | THd | 3,3 | dBm | 2 | |||
| Media total recibir poder | 8,3 | dBm | |||||
| La media recibe el poder, cada carril | -13,7 | 2,3 | dBm | ||||
| Reflexión del receptor | RR | -26 | DB | ||||
| Sensibilidad del receptor (OMA), cada carril | Sensor | -11,5 | dBm | ||||
| Sensibilidad subrayada del receptor (OMA), cada carril | -9,6 | dBm | 3 | ||||
| Diferencia en recibir poder entre cualquier dos carriles (OMA) | Prx, diferencia | 7,5 | DB | ||||
| El LOS afirma | LOSA | -28 | dBm | ||||
| LOS Deassert | LOSD | -15 | dBm | ||||
| Histéresis del LOS | LOSH | 0,5 | DB | ||||
| Frecuencias de atajo superiores eléctrica del DB del receptor 3, cada carril | FC | 12,3 | Gigahertz | ||||
| Condiciones de la prueba de sensibilidad del receptor de la tensión (nota 5) | |||||||
| Pena vertical del cierre del ojo, cada carril | 1,9 | DB | |||||
| Inquietud subrayada del ojo J2, cada carril | 0,3 | UI | |||||
| Inquietud subrayada del ojo J9, cada carril | 0,47 | UI | |||||
Notas:
1. Incluso si el TDP < 0="">
2. El receptor podrá tolerar, sin daño, la exposición continua a una señal de entrada óptica modulada que tiene este nivel de poder en un carril. El receptor no tiene que actuar correctamente en esta energía de entrada.
3. Medido con la señal de la prueba de la conformidad en la entrada del receptor para las AZUFAIFAS = 1x10-12.
4. La pena del cierre del ojo de MVertical y la inquietud subrayada del ojo son condiciones de prueba para medir sensibilidad subrayada del receptor. No son características del receptor.
Características:
Obediente con estándar IEEE802.3ba y 40GBASE-LR4 Ethernet de 40G
QSFP+ MSA obediente
Obediente con tarifas de datos de QDR/DDR Infiniband
Hasta tarifa de datos 11.2Gb/s por longitud de onda
4 diseño de los carriles MUX/DEMUX de CWDM
Transmisión del hasta 10km en la fibra del solo modo (SMF)
Temperatura de caso de funcionamiento: 0 a 70℃
Consumo de energía máximo 2.5W
Conector a dos caras del LC
RoHS obediente
conexiones de las telecomunicaciones del Cliente-lado 40G
Paquete y envío
Internacional exprese: DHL, Fedex, el ccsme, TNT, UPS y así sucesivamente. Tarda 3-7 días.
Nuestro servicio
La orden de OEM/ODM está disponible
Prometemos que todos los módulos ópticos des divulgación son a estrenar y absolutamente nunca utilizar los viejos y restaurados materiales. Todos los módulos ópticos han estado a través de prueba funcional y de prueba de envejecimiento. Proporcionamos 3 años de garantía para todos los transmisores-receptores ópticos a partir de la fecha del envío.
