duplex óptico del módulo SFP+ EL 120KM LC DDM del transmisor-receptor de 1550nm SMF

Módulo del transmisor-receptor de 10GBASE-ZR EL 120KM SFP+ 10GBASE EL 120KM LC 1550nm


Características:

tolerancia de la dispersión de 0 a +2400 ps/nm (alcance de ~120km sin la remuneración de la dispersión)

Apoya 9,95 a las tasas de bits 11.3Gb/s

Caliente-enchufable

Conector a dos caras del LC

1550nm refrescó el transmisor de CML, fotodetector de APD

Vínculos el hasta 120km de SMF

interfaz de dos hilos para las especificaciones de la gestión obedientes con el interfaz de supervisión de diagnóstico digital de SFF 8472

Fuente de alimentación: +3.3V

Consumo de energía<1>

Gama de temperaturas: 0~ 70°C

RoHS obediente

Uso:

Ethernet 10GBASE-ZR/ZW

SONET OC-192/SADO

canal de la fibra 10G

General
El HLPG120D de HILINK es un módulo óptico muy compacto del transmisor-receptor 10Gb/s para los usos de comunicación óptica seriales en 10Gb/s. El HLPG120D convierte una secuencia de datos eléctrica serial 10Gb/s a la señal de salida óptica 10Gb/s y a una señal de entrada óptica 10Gb/s a las secuencias de datos eléctricas seriales 10Gb/s. El interfaz eléctrico de alta velocidad 10Gb/s es completamente obediente con la especificación de SFI.
El alto rendimiento 1550nm refrescó el transmisor de CML y el alto receptor de la sensibilidad APD proporciona el rendimiento superior para los usos de Ethernet en los vínculos del hasta 120km.
Los compliants del módulo de SFP+ con SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE-ZR. Las funciones de los diagnósticos de Digitaces están disponibles vía una interfaz en serie de dos hilos, como se especifica en SFF-8472.
El factor de forma obediente de SFP proporciona completamente pluggability caliente, mejoras portuarias ópticas fáciles y la emisión baja de la EMI.

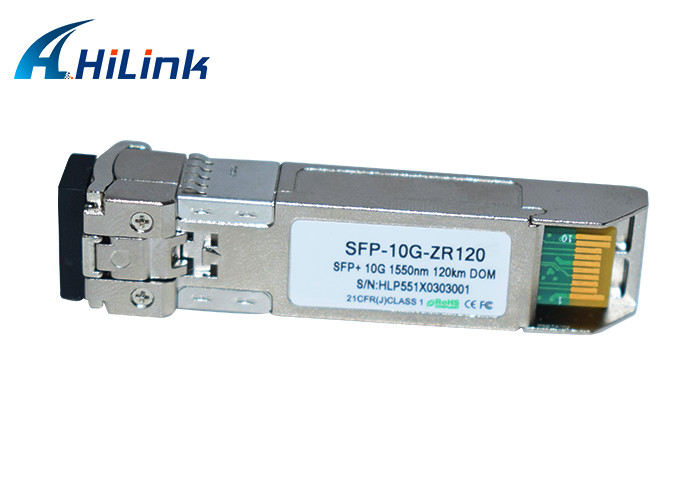

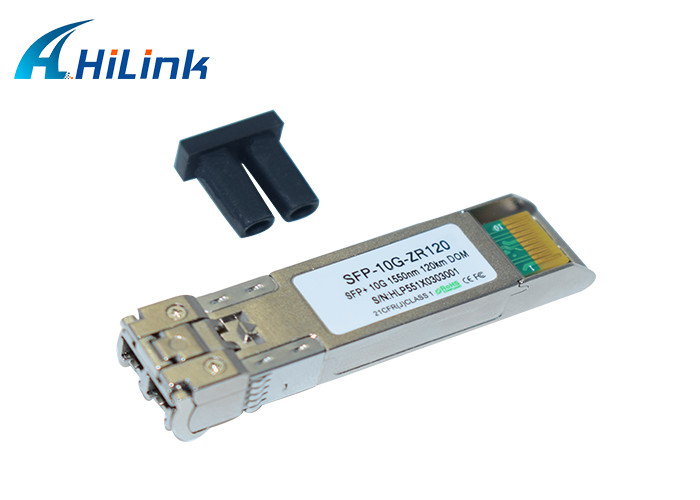

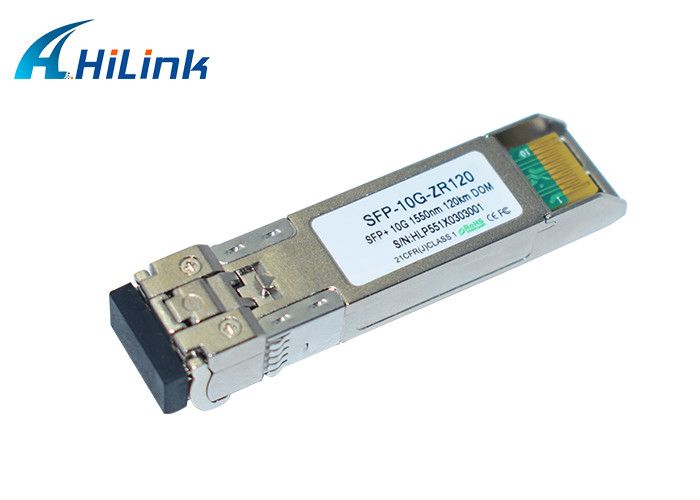

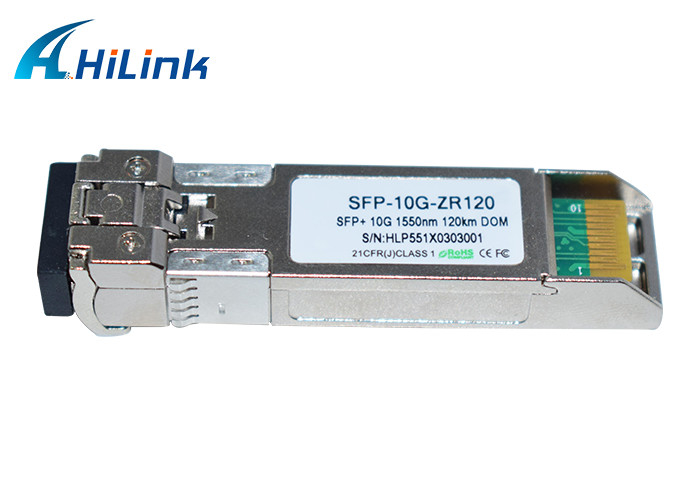

Demostración de la imagen

Parámetros ópticos (= VCC = 3,135 a 3,465 voltios SUPERIORES del°C 0 a 70,)

Nota:

1. Las figuras del poder medio son informativas solamente, por IEEE802.3ae.

2. La figura de TWDP requiere el tablero del anfitrión ser SFF-8431compliant. TWDP se calcula usando el código de Matlab proporcionó en la cláusula 68.6.6.2 de IEEE802.3ae.

3. reflexión 12dB.

4. Condiciones de las pruebas subrayadas del receptor por IEEE802.3ae. La prueba de CSRS requiere el tablero del anfitrión ser SFF-8431 obedientes.

5. Sobrecarga del receptor especificada en OMA y bajo condición subrayada completa peor.


Dimensiones mecánicas
