Lugar de origen:
Guangdong, China
Nombre de la marca:
HILINK
Certificación:
CE FCC Rohs
Número de modelo:
HL-SFP+-BX-U-100KM

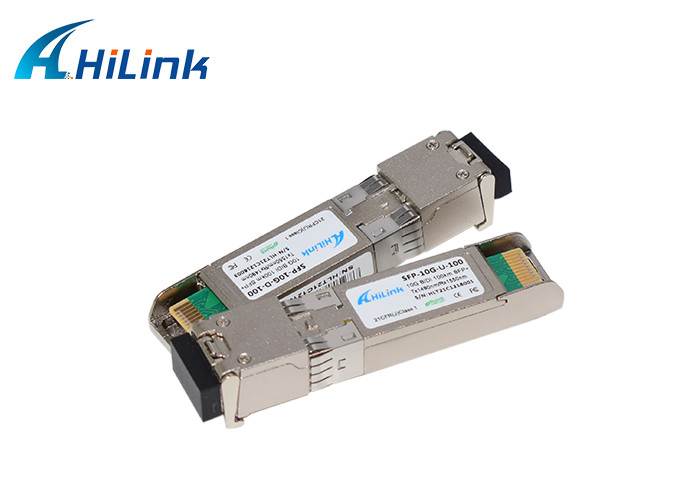

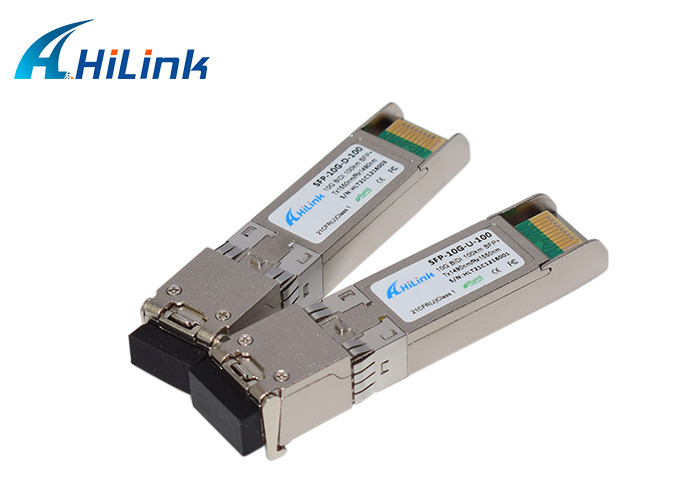

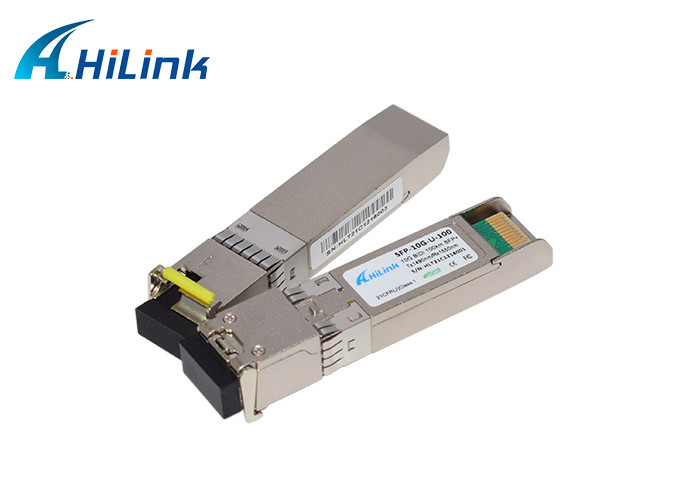

El 100KM 10Gb BIDI SFP
Tx: 1490nm/Rx: transmisor-receptor de 1550nm BIDI SFP+ para 10GbE
Tx: 1550nm/Rx: transmisor-receptor de 1490nm BIDI SFP+ para 10GbE
Características
Apoya 9,95 a las tasas de bits 11.3Gb/s
Conector a una cara del LC
Huella enchufable caliente de SFP+
Transmisor refrescado de la C-banda DWDM EML, receptor de APD
Aplicable para la conexión del 100km SMF
Bajo consumo de energía, < 1="">
Interfaz del monitor de diagnóstico de Digitaces
Interfaz eléctrico obediente a SFF-8431
Commerical: °C 0 a 70
Usos
Ethernet 10.3125Gbps
El otro vínculo óptico
DESCRIPCIÓN DE PRODUCTO
El transmisor-receptor del solo modo de la serie del HLxx1XL-CD100 de HILINK es módulo enchufable del pequeño factor de forma para las comunicaciones de datos ópticas. Está con el conector pin de SFP+ 20 para permitir capacidad caliente del enchufe. El módulo HLxx1XL-CD100 se diseña para la fibra del solo modo y actúa en una longitud de onda nominal de la C-banda de DWDM; La sección del transmisor utiliza un laser de DWDM EML, que es laser de la clase 1 obediente según el estándar de seguridad internacional IEC-60825. La sección del receptor consiste en un fotodiodo de APD integrado con un TIA.
También para 1.25Gbps
| HAILI BIDI SFP (interfaz de 155M/1.25G LC) con o sin DDMI | |||||||
| BIDI SFP 155MB LC/SC disponible | BSFP-L155M-SU | el 155M | 1310/1550 | los 3km | BIDI SFP | 0~70 | FP+PIN |
| BSFP-L155M-SD | el 155M | 1550/1310 | los 3km | BIDI SFP | 0~70 | FP+PIN | |
| BSFP-L155M-LU | el 155M | 1310/1490 | los 20km | BIDI SFP | 0~70 | FP+PIN | |
| BSFP-L155M-LD | el 155M | 1490/1310 | los 20km | BIDI SFP | 0~70 | DFB+PIN | |
| BSFP-L155M-E1U | el 155M | 1310/1550 | LOS 40KM | BIDI SFP | 0~70 | FP+PIN | |
| BSFP-L155M-E1D | el 155M | 1550/1310 | LOS 40KM | BIDI SFP | 0~70 | FP+PIN | |
| BSFP-L155M-E2U | el 155M | 1310/1490 | LOS 40KM | BIDI SFP | 0~70 | FP+PIN | |
| BSFP-L155M-E2D | el 155M | 1490/1310 | LOS 40KM | BIDI SFP | 0~70 | DFB+PIN | |
| BSFP-U80 | el 155M | 1310/1550 | LOS 80KM | BIDI SFP | DFB+PIN | ||
| BSFP-D80 | el 155M | 1550/1310 | los 80km | BIDI SFP | DFB+PIN | ||
| BIDI SFP 1.25GB LC/SC disponible | BSFP-L1.25G-SU | 1.25G | 1310/1550 | LOS 2KM | BIDI SFP | 0~70 | FP+PIN |
| BSFP-L1.25G-SD | 1.25G | 1550/1310 | LOS 2KM | BIDI SFP | 0~70 | FP+PIN | |
| BSFP-L1.25G-LU | 1.25G | 1310/1550 | LOS 20KM | BIDI SFP | 0~70 | FP+PIN | |
| BSFP-L1.25G-LD | 1.25G | 1550/1310 | LOS 20KM | BIDI SFP | 0~70 | DFB+PIN | |
| BSFP-L1.25G-EU | 1.25G | 1310/1550 | LOS 40KM | BIDI SFP | 0~70 | DFB+PIN | |
| BSFP-L1.25G-ED | 1.25G | 1550/1310 | LOS 40KM | BIDI SFP | 0~70 | DFB+PIN | |
| BSFP-U80 | 1.25G | 1310/1550 | LOS 80KM | DFB+PIN | |||
| BSFP-D80 | 1.25G | 15501310 | los 80km | DFB+PIN |
|||
Características de funcionamiento generales
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota |
| Tarifa de datos | Dr | 9,95 | 10,3125 | 11,3 | Gb/s | |
| Voltaje de fuente | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fuente actual | Icc5 | 450 | mA | |||
| Temporeros de funcionamiento del caso. | Tc | 0 | 70 | °C |
Características ópticas (SUPERIORES (C) = 0 a 70 ℃, TOP (I) =-40 al ℃ 80, VCC = 3,13 a 3,47 V)
| Parámetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidad | Nota | |
| Transmisor | |||||||
| Longitud de onda de funcionamiento | λ | longitud de onda de centro de la C-banda | nanómetro | ||||
| Avenida. de potencia de salida (permitido) | PAVIMENTE | 2 | 6 | dBm | 1 | ||
| Ratio de la supresión del Lado-modo | SMSR | 30 | DB | ||||
| Ratio de la extinción | ER | 9 | DB | ||||
| Anchura espectral del RMS | Δλ | 1 | nanómetro | ||||
| Tiempo de la subida/caída (los 20%~80%) | Tr/Tf | 50 | picosegundo | ||||
| Pena de la dispersión | TDP | 3,2 | DB | ||||
| Ruido relativo de la intensidad | RIN | -128 | dB/Hz | ||||
| Ojo óptico de la salida | Obediente con IEEE 0802.3ae | ||||||
| Receptor | |||||||
| Longitud de onda de funcionamiento | λ | longitud de onda de centro de la C-banda | nanómetro | ||||
| Sensibilidad del receptor | PSEN1 | -24,5 | dBm | 2 | |||
| Sensibilidad encima fibra del 100Km | PSEN2 | -22 | dBm | 2 | |||
| Sobrecarga | PAVIMENTE | -7 | dBm | ||||
| El LOS afirma | PA | -35 | dBm | ||||
| El LOS De-afirma | Paladio | -26,5 | dBm | ||||
| Histéresis del LOS | Paladio-PA | 0,5 | DB | ||||
Notas:
1. Las figuras del poder medio son informativas solamente, por IEEE 802.3ae.
2. Medido con el ER=9 peor; BER-12<10>; 231 – 1 PRBS.
Información el ordenar
| Número de parte | Descripción |
| HLxx1XL-CD80 | SFP+BIDI, 9.95-10.7Gb/s, c-banda, los 80km, 0~70℃, con DDM |
| HLxx1XL-CDH1 | SFP+BIDI, 9,95 a 10.7Gb/s, C-banda, el 100km, 0~70℃, con DDM |
