Lugar de origen:
China
Nombre de la marca:
HILINK
Certificación:
CE FCC Rohs
Número de modelo:
HL-40G-SAS-8808-1M
el video

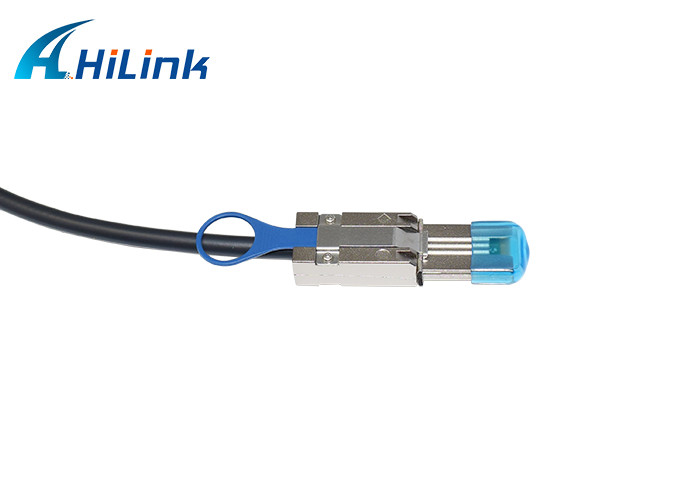

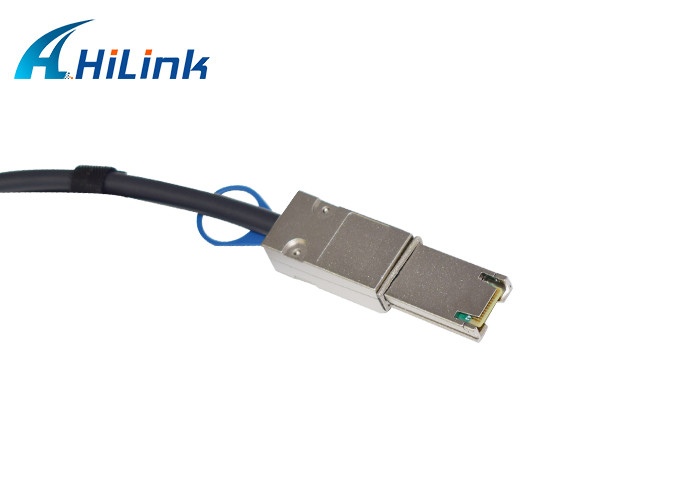

mini SAS 4X cable 8808 el 1M 40G SFP de 40G al mini conector del SAS
Descripción general:
El mini conector del enchufe del cable del SAS 4x y el conector activo del enchufe de MiniSAS 4x son (enchufe) los 26 libres que el circuito protegió el conector con varios carriles compacto definido en SFF-8088 y SFF-8086.
Características detalladas:
●Conector A = SFF-8088 (llave universal)
●Conector B = SFF-8088 (llave universal)
●Impedancia = 100 ohmios
●8 pares de la construcción de alambre
●garantía de cinco años
●Transmisión de los hasta 7m
●Temperatura de funcionamiento: 0~70℃
●Excede la especificación del SAS 1,1 y del SAS 2
●RoHS obediente
Ventajas
●Solución de cobre rentable
●La solución más baja del poder del sistema total
●La solución más baja del sistema total EMI
●Diseño optimizado para la integridad de señal
Uso:
●Redes del almacén (SAN)
●Almacenamiento atado red
●Servidores del almacenamiento
Características de alta velocidad
| Parámetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas |
| Impedancia diferenciada | TDR | 90 | 100 | 110 | Ω | |
| Pérdida de inserción diferenciada | SDD21 | -6 | DB | 10 megaciclos a 4 500 megaciclos | ||
| -11 | 4 500 megaciclos a 6 000 megaciclos | |||||
| Salida diferenciada/coeficiente de reflexión entrado | SDD22/SDD11 | ≦-10 | DB | 100MHz - 2.08GHz | ||
| ≦-7.9+13.3 × log10 (f/3 gigahertz) | 2.08GHz - 5.04GHz | |||||
| ≦-3.9 | 5.04GHz - 6GHz | |||||
| Diferencial al coeficiente de reflexión común del modo | SCD22/SCD11 | ≦-26 | DB | 100MHz - 0.84GHz | ||
| ≦-12.7+13.3×log10 (f/3 gigahertz) | 0.84GHz - 4.78GHz | |||||
| ≦-10 | 4.78GHz - 6GHz | |||||
| Cerca de interferencia del final | DESPUÉS |
≦-26 |
DB | 100MHz - 6GHz | ||
| Diferencial a la pérdida de inserción común del modo | SCD21 |
≦-18 |
DB | 100MHz - 6GHz | ||
| SCD21-SDD21 | ≦-10 | DB | 100MHz - 6GHz | |||
Pin Descriptions
MINI-SAS-4X Pin Function Definition
Conformidad reguladora
| Característica | Método de prueba | Funcionamiento |
| Descarga electrostática (ESD) a los pernos eléctricos |
Método 3015,7 de MIL-STD-883C |
Clase 1 (voltios >2000) |
| Interferencia electromágnetica (EMI) | Clase B de la FCC | Obediente con estándares |
| Clase B del Cenelec EN55022 | ||
| Clase B de CISPR22 ITE | ||
|
Inmunidad del RF (IRF) |
IEC61000-4-3 |
No muestre típicamente ningún efecto mensurable de un campo del 10V/m barrido a partir del 80 a 1000MHz |
| Conformidad de RoHS | RoHS 2011/65/EU y él directivos es los directorios de la enmienda (UE) 2015/863 | RoHS (UE) 2015/863 obediente |
| Conformidad del ALCANCE | Regulación del ALCANCE (EC) ningún 1907/2006 | ALCANCE (EC) ningún 1907/2006 obediente |
